1、工作原理
清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

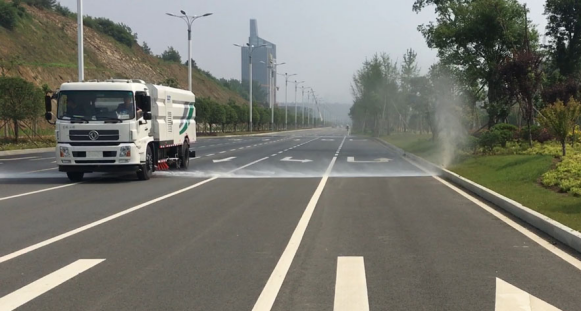

洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
3、特點介紹
1）采用東風天錦DFL1160BX1V型二類汽車底盤改裝，發動機為康明斯國Ⅴ排放。副發動機為康明斯B170；
2）采用清水箱前置、垃圾箱后置的布置方式，半封閉式副發動機倉，氣彈簧**的雙側門，人員輕松進入，整體結構緊湊，維修方便；

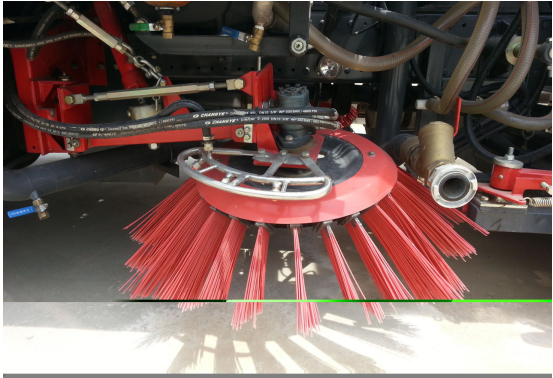

3）側掃刷系統接地壓力采用彈簧調節方式，工作時可根據路面狀況隨時調整掃刷接地壓力，減少掃刷磨損；
4）高壓水泵及水噴嘴等均采用進口產品，水泵壓力高達140Bar，**大流量137 L/min，對路面沖洗效果更佳；

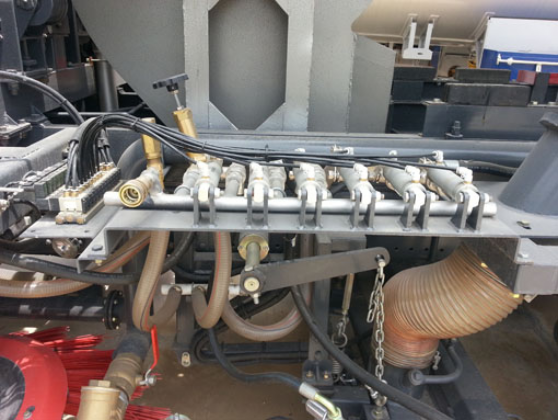

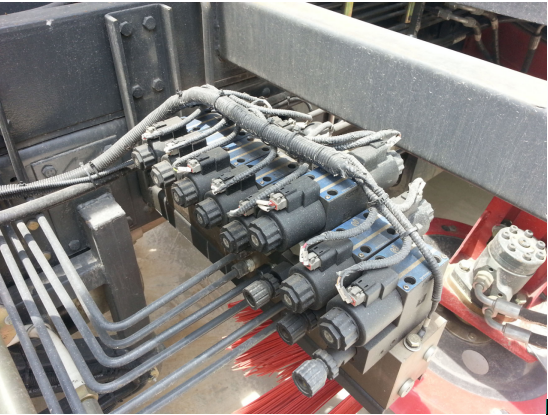

5）液壓系統中液壓閥采用進口電磁閥組，排列整齊，便于維護，液壓馬達采用進口品牌產品，整車液壓系統運行可靠，動作靈敏有效，運動元件無爬行現象；
6）專用高壓離心風機，**大風量可達12000m3/h，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損；
7）獨特的側掃刷防撞機構，能有效保護側掃刷機構，能避免任何時候沖洗裝置撞擊路牙引起損壞；
8）采用先掃，后沖刷，再吸收的工作方式，能將垃圾及污水一次清掃、沖刷、吸收干凈。路面作業后無塵土，無積水；
9）高壓水路安裝有快插式防凍吹水裝置接口，防止冬天低溫時凍壞水路元件；
10）垃圾箱4mm不銹鋼板制成，防腐性能極優；
11）電器元件關鍵元件采用優質進口元件，操作**采用一鍵式操作，能實現9種作業模式，**采用運動**器編程**器實現；
12）采用氣缸驅動，電氣自動**車用離合器來保證副發動機無負荷起動、無負荷停機，延長使用壽命；

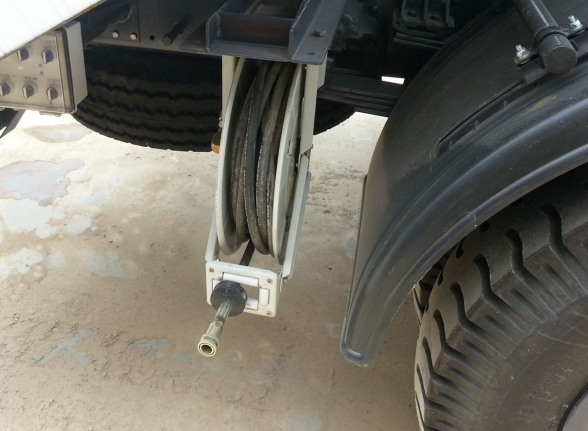

13）配有具有自動收放功能的沖洗絞盤和沖洗**，沖**流量大，壓力高，可對局部油污地區進行強力沖洗，并可對小廣告進行沖刷；
14）帶語音報**裝置，能實現故障自診斷功能；

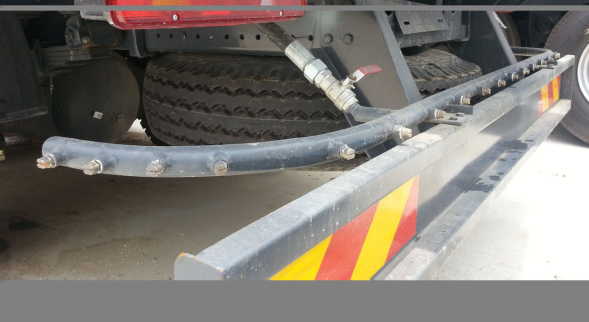

15）后防護欄上裝有一排高壓噴嘴，具有噴霧降塵功能；
16）具有低壓沖洗功能，**大沖洗寬度大于21m。
| 整車技術參數 | |||
| 車輛名稱: | 程力威牌CLW5160TXSD5型洗掃車 | 公告批次: | 328 |
| 車輛型號: | CLW5160TXSD5 | 燃油: | 柴油 |
| 總質量 | 15800(Kg) | 前排乘客: | 3(人) |
| 額定載質量 | 4255(Kg) | 外形尺寸 | 8580,8280,8050x2490x3100(mm) |
| 整備質量 | 11350(Kg) | 貨廂尺寸 | xx(mm) |
| 接近角/離去角: | 20/18,20/13,20/19(°) | 前懸/后懸: | 1430/1860,1430/2160,1430/2360,1430/2760,1430/1490(mm) |
| 軸數: | 2 | 軸距: | 3800,4200,4500,4700,5000,3950,5600(mm) |
| 軸荷: | 5600/10200 | **高車速: | 80,98,89(km/h) |
| 底盤技術參數 | |||
| 底盤型號 | DFL1160BX1V | 底盤品牌: | 程力威牌 |
| 輪胎數 | 6 | 彈簧片數: | 7/9+6,8/10+8,10/11+10,11/11+10 |
| 輪胎規格: | 9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18PR,295/80R22.5 | 燃料種類: | 柴油 |
| 前輪距: | 1880,1900,1920,1815 | 后輪距: | 1800,1860,1820 |
| 排放標準: | 國五 | ||
| 發動機型號 | 發動機生產企業 | 排量(ml) | 功率(kw) |
| ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 | 6700 6700 4500 4752 4752 5900 6700 5900 5900 | 155 144 132 132 132 132 198 155 140 |
